電力系統運行中高壓真空斷路器經常發生分、合闡線圈燒壞事故。當電氣設備發生事故時，如果因高壓真空斷路器分閘回路斷線出現斷路器拒動現象，將使事故擴大，造成越級分閘致使大面積停電，甚至造成電力設備燒毀、火災等嚴重后果。而合閘回路完整性破壞時，雖然所造成的危害閘回路完整性破壞時要小一些，但它也使得線路不能正常送電，妨礙了供電可靠性的提高。所以很有必要對斷路器線圈燒毀原因進行分析，積累了事故處理經獫，提出防范措施和技術改進，為斷路器檢修工作提供工作參考。
眾所周知，高壓真空斷路器分合閘線圈設計時都是按短時通電而設計的。分合閘線圈的燒毀，主要是由于分合閘線圈回路的電流不能正常切斷，至使分合閘線圈長時間通電造成的。
一、高壓真空斷路器分閘線圈長時間通電的原因：
1.分閘電磁鐵機械故障：
線圈松動造成斷路器分閘時電磁鐵芯位移，使鐵芯卡澀，造成線圈燒毀?；蚴怯捎阼F芯的活動沖程過小，當接通分閘回路電源時，鐵芯頂不動脫扣機構而使線圈長時間通電燒毀。
2.斷路器拒分：
控制回路正常時，真空斷路器出現拒分的故障均為連桿機構問題，死點調整不當，使斷路器分閘鐵芯頂桿的力度不能使機構及時脫扣，使線圈過載，造成分閘線圈燒毀。
3.開關分合閘狀態位M調整不當：
在斷路器分合閘狀態時，應調整開關使其指示到標示的范圍內，然而實際調整斷路器開距和超行程等參數時，會改變斷路器分合閘的初始狀態，而開關分合位M的初始狀態未做相應的調整，將導致開關不能正常切換分合閘回路而使分閘線圈燒毀。
4.分閘控制回路開關接點使用不當：
分閘控制回路上接有一對延時動合接點，該延時@的是為了斷路器在合閘過程中出現短路故障時能完成自由脫扣。然而，當斷路器合閘時間短，遠小于斷路器的分閘時間，斷路器未來得及脫扣時已經合閘到位，此時，分閘控制回路的延時接點的延時作用將失去意義。相反，該延時接點在分閘過程中，由于開關動靜觸頭絕緣間隙較小，經常出現拉弧現象，頻繁拉弧，久而久之使開關的觸頭燒毀，繼而引起分閘線圈燒毀。
5.分閘回路電阻偏大：
分閘線圈回路絕緣降低，或是線路過細造成電阻偏大，使得分閘回路電壓有衰減，導致控制電壓達不到線圈分閘電壓動作值，分閘線圈長期帶電，線圈燒毀。
防止高壓真空斷路器分閘線圈燒毀的措施：
(1)將分閘回路的延時動合接點改接為一對普通的常開接點，經常檢查開關的接點及開關的拐臂蜾絲，正確調整開關的位使開關與斷路器分合閘位M正確、有效地配合。
⑵固定好分閘線圈，經常檢查分閘線圈的鐵芯有無卡通。

式又稱框架式斷路器：能接通、承載以及分?jǐn)嗾ｋ娐窏l件下的電流，也能在規定的非正常電路條件下接通、承載一定時間和分?jǐn)嚯娏鞯囊环N機械開關電器。
式斷路器的操作靠手動操作或電動合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖在合閘位置上。過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯，鋁單板是采用鋁合金板材為基材，再經過數控折彎等技術成型，表面噴涂裝飾性涂料的一種新型幕墻材料。欠電壓脫扣器的線圈和并聯。當電路發生短路或嚴重過載時，過電流脫扣器的銜鐵吸合，使自由脫扣機構動作，主觸點斷開主電路。當電路過載時，熱脫扣器的熱元件發熱使雙金屬片上彎曲，推動自由脫扣機構動作。

式斷路器跳閘，重新合閘失敗
1．先確定斷路器是否為非事故跳閘
非事故跳閘系指未發生短路和過載故障而跳閘。斷路器不能合閘的原因較多，先要確定是線路短路和過載原因引起的跳閘，還是斷路器自身或控制回路有故障。在確定是斷路器故障后，抽出斷路器檢查。
2．式斷路器常見故障檢修
(1)因欠壓脫扣器失電而使斷路器不能合閘電壓過低或欠壓脫扣器線圈失電故障，都會使斷路器跳閘而導致不能重新合閘。以下四種情況會引起欠壓脫扣器線圈失電。
①保護回路熔斷器熔斷，造成回路不通，欠壓脫扣器的脫扣線圈失電；
②閉合按鈕、繼電器接點、斷路器觸頭等接觸不良，元件損壞，均可能導致回路不通，脫扣線圈失電；
③回路中的連接導線斷線、壓接螺絲松動松脫，也會導致回路不通，脫扣線圈失電；
④由于欠壓脫扣器的線圈長期處于通電工作狀態，環境污染和銜鐵吸合不靈活或鐵芯和銜鐵之間空氣隙過大，都容易使電流過大而導致脫扣線圈發熱而燒毀，失去脫扣線圈的功能。
上述故障通過觀察和簡單的檢查測試可做出正確判斷，所以一旦發現故障點應及時排除，如接點松脫要緊固，元件損壞和線圈燒毀即需更換。
(2)機械系統故障，造成斷路器不能合閘
斷路器操作機構經多次跳閘和合閘后，機構嚴重磨損，可能會出現以下故障。
①電動機傳動機構磨損，如ME開關的蝸輪、蝸桿受損，不能驅動斷路器的操作機構再扣、合閘。蝸輪、蝸桿更換較復雜，需要人員維修。
②自由脫扣機構磨損，使斷路器再扣困難，脫扣容易，有時勉強扣住，一遇振動，則自行脫扣；有時再扣后，一合閘滑扣。這時應旋轉調節螺釘，調整脫扣半軸與跳扣的相對位置，使其接觸面積2.5mm2左右，必要時更換相應的零部件。
③操作機構儲能彈簧故障。操作機構的開斷儲能彈簧在多次拉伸后松弛或失去彈性，閉合力變小，合閘時，斷路器的四連桿機構無法推到死點位置，機構不能自保持在合閘位置，因此，斷路器也不能正常閉合。更換儲能彈簧。

在分?jǐn)喽搪冯娏骱蟮拇胧?br /> 每一次斷開短路電流后，都應對式斷路器進行一次檢查，檢查的內容及故障處理方法如下：
1．觸頭系統。
(1)主、弧觸頭上的煙痕用酒精抹凈；
(2)如果觸頭接觸面上形成小顆粒金屬屑時應清理，并修平整；
(3)如果因電磨損造成主觸頭上的銀合金觸點層厚度小時，更換，且動靜觸頭應同時更換；
(4)檢查觸頭壓力彈簧，若因過熱失效，要及時更換；
(5)檢查軟聯結有無斷裂情況，少部分?jǐn)嗔岩サ粽蹟嗟膸樱舸蟛糠謳訑嗔?，則要調換軟聯結。
2．滅弧系統。
(1)清理滅弧室內壁和柵片上的金屬顆粒和煙灰，若柵片有熔接或燒損嚴重應予更換；
(2)滅弧室損壞即不允許再使用，更換；
(3)新調換的滅弧室在使用前應先烘干，以絕緣良好。
3．操作機構和自由脫扣機構。
(1)可先適當加注潤滑油；
(2)分別用電動操作機構和手動手柄操作合閘數次，操作機構應靈活，式斷路器應可靠閉合；按閘按鈕，式斷路器應在瞬間脫斷。

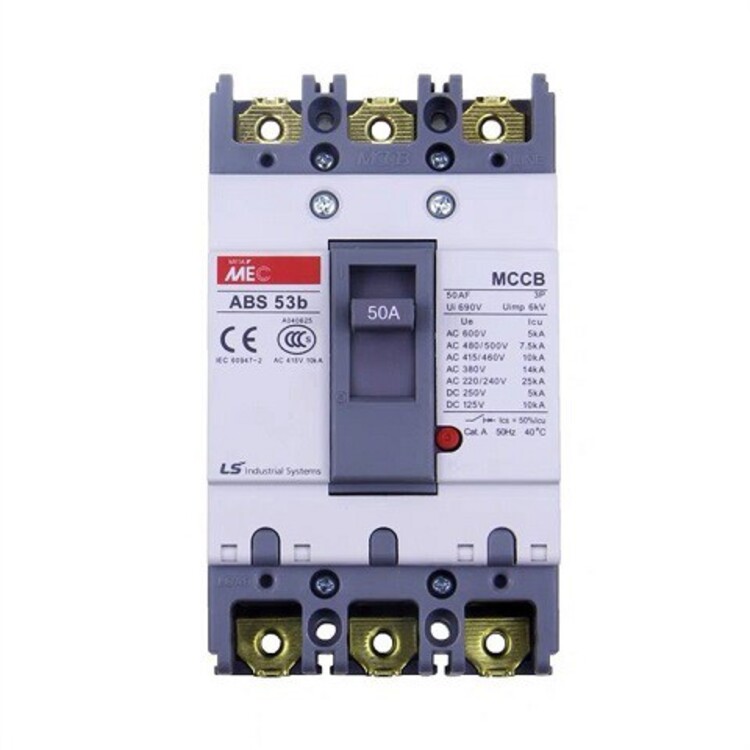

斷路器可用來分配電能，不頻繁地啟動異步電動機，對電源線路及電動機等實行保護，當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路，其功能相當于熔斷器式開關與過欠熱繼電器等的組合；而且在分?jǐn)喙收想娏骱笠话悴恍枰兏悴考荒壳?，已獲得了廣泛的應用，電的產生、輸送、使用中，配電是一個其重要的環節，配電系統包括變壓器和各種高低壓電器設備，低壓斷路器則是一種使用量大面廣的電器。

斷路器的操作注意事項：
1、無影響運行的缺陷。斷路器遮斷容量應滿足母線短路電流要求，若斷路器遮斷容量等于或小于母線短路電流時，斷路器與操動(作)機構之間應有金屬隔板或用墻隔離。有條件時應進行遠方操作，重合閘裝置應停用；
2、斷路器位置指示器應與指示燈信號及表計指示對應；
3、斷路器合閘前，應檢查繼電保護按規定投入，分閘前應考慮所帶負荷的安排；
4、斷路器跳閘次數臨近檢修周期時，需解除重合閘裝置；
5、液壓機構在壓力異常信號發出時，禁止操作彈簧儲能機構。在儲能信號發出時，禁止合閘操作；
6、斷路器合閘后，應確認三相均已接通，自動裝置已按規定設置，但是一般不允許用手動機械合斷路器；
7、操作時控制開關不應返回太快，應待紅、綠燈信號發出后再放手，以免分、合閘線圈短時通電而拒動；電磁機構不應返回太慢，防止開關故障，燒毀合閘線圈。
