LVDT(差動變壓器)位移傳感器為電磁感應原理，與傳統的電力變壓器不同，LVDT是一種開磁路弱磁耦合的測量元件。LVDT的結構由鐵心、銜鐵、初級線圈、次級線圈組成，初級線圈、次級線圈分布在線圈骨架上，線圈內部有一個可自由移動的桿狀銜鐵。用不同線徑的漆包線，在骨架上繞制一組初級線圈，兩組次級線圈，其工作方式依賴于在線圈骨架內磁芯的移動，當初級線圈供給一定頻率的交變電壓時，鐵芯在線圈內移動就改變了空間的磁場分布，從而改變了初、次級線圈之間的互感量，次級線圈就產生感應電動勢，隨著鐵心的位置不同，互感量也不同，次級產生的感應電動勢也不同，這樣就將鐵芯的位移量變成了電壓信號輸出。

LVDT（Linear Variable Displacement Transducer）位移傳感器是一種線性差動變壓器式的位移電測設備，基于差動變壓器的運作方式以及電磁感應的原理進行測量任務，通過設備內部初級線圈感受激勵電流帶動測頭運轉，接觸被測物的過程中，內部的鐵芯會在線圈骨架左右移動，由此，初級線圈以及次級線圈之前會產生電壓、電流的變化，而終的測量數據則是以輸出電流的形式被采集器而采集轉換，能夠以模擬量或數字量形式進入上位機軟件系統，實時展現數據并進行分析，及時的發現產品問題或生產流程問題進行調整。

信號處理
- 放大電路：將 LVDT 輸出的微弱信號放大到適合模數轉換器或后續電路處理的電平。
- 濾波電路：濾除信號中的噪聲和干擾，提高信號的信噪比。
- 解調電路：將交流信號轉換為直流信號，便于模數轉換器處理。
- 模數轉換電路：將模擬信號轉換為數字信號，以便于計算機或其他數字控制系統進行數據采集和處理。

相較于其余大部分的尺寸、位移測量設備而言，LVDT位移傳感器的優勢在于精度高、穩定性強以及應用范圍廣泛，其內部無摩擦測量結構的提高了使用壽命，各個部件也能夠有效抵抗環境溫度、壓力等因素帶來的影響，能夠滿足軍工、機械、建筑、汽車等各個行業的測量任務需求。

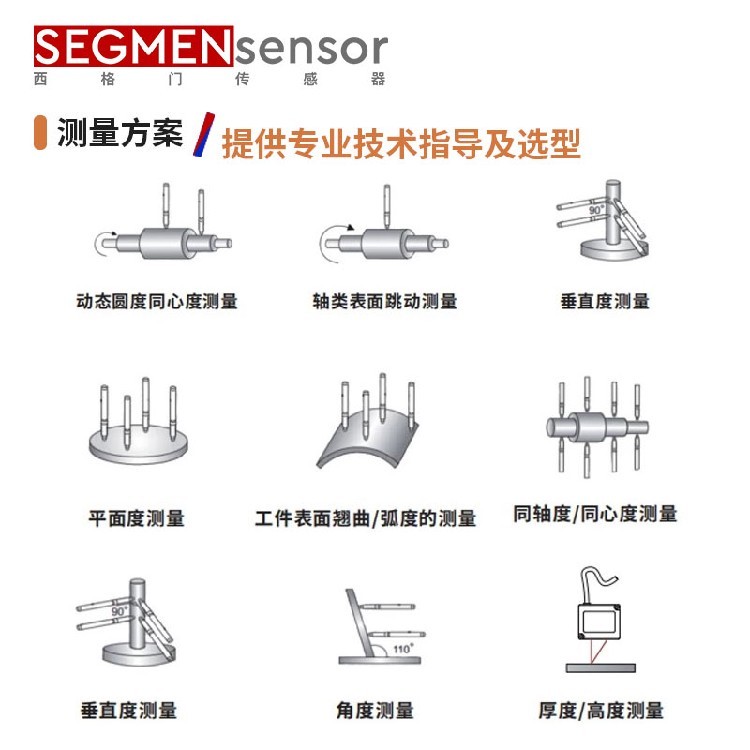

隨著科技的發展，現代化的工業生產領域當中，自動化設備越來越普及，自動化監測、自動化加工、自動化生產裝配等等，減少了很多的繁瑣步驟，減少了大部分的人工影響以及人工成本損耗。LVDT位移傳感器作為測量設備能夠搭配壓力傳感器、溫度傳感器等設備組成自動化監測系統進行自動化生產設備運作的監控管理抑或是量化的應用于生產線產品檢測，例如各種模具加工、玻璃生產、汽車零配件生產等尺寸測量任務當中，為工廠生產制造提供保障，滿足質量化、多樣化的市場需求。

LVDT 位移傳感器的優勢
- 非接觸式測量：避免了接觸式測量中的摩擦和磨損，提高了測量精度和傳感器的使用壽命。
- 高分辨率：能夠檢測微小的位移變化，滿足測量的要求。
- 高重復性：在相同測量條件下，能夠提供一致的測量結果，測量的可靠性。
- 命：由于沒有機械接觸和磨損，傳感器的使用壽命較長。
- 良好的環境適應性：能夠在惡劣的工業環境中穩定工作，如高溫、高壓、振動等。
