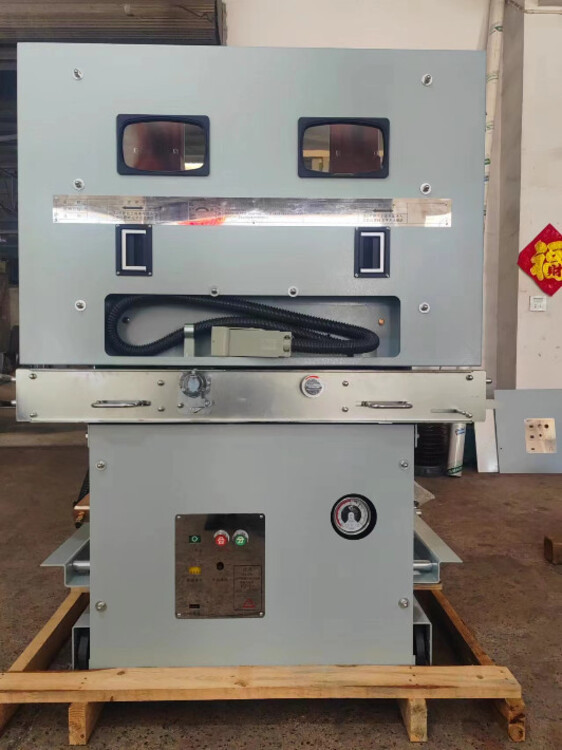

LN2-40.5型戶內40.5千伏SF6斷路器交流60HZ三相系統中的戶內裝置??晒┕さV企業、發電廠及變電所作為保護和控制之用。并可用于頻繁操作場所。也可作為聯絡斷路器和切合電容器組斷路器。
LN2-40.5型配用V3型彈簧操動機構。(交、直流兩用)
一、 使用環境條件
1、 環境溫度不+40℃,不低于-10℃(實際-25℃)。
2、 海拔高度不超過1000m。
3、 相對溫度不大于90%(+20℃)。
4、 沒有火險、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場合。
二、 技術參數
LN2-40.5、II型戶內高壓六氟化硫斷路器符合GB1984-89《交流高壓斷路器》國家標準,ZBK43001-88《高壓六氟化硫斷路器通用技術條件》和IEC-56標準的規定,主要參數見表1。
表1
序號 | 名稱 | 單位 | 數據 | ||
LN2-40.5 | LN2-40.5F | ||||
1 | 額定電壓 | KV | 35 | ||
2 | 高工作電壓 | KV | 40.5 | ||
3 | 額定絕緣水平 | 雷電沖擊耐壓(全波) | KV | 185 | |
工頻壓(1min) | 95 | ||||
4 | 額定頻率 | HZ | 50 |
