產(chǎn)品別名 |
耐磨焊條,碳化鎢耐磨焊條,碳化鎢堆焊焊條,堆焊焊條 |
面向地區(qū) |
全國 |
產(chǎn)地 |
河北 |
材質(zhì) |
合金 |
加工定制 |
是 |
藥皮性質(zhì) |
酸性焊條 |
類型 |
堆焊焊條 |
D906耐磨焊條 高合金堆焊焊條
說明:
HT-D906型耐磨堆焊焊條是石墨型藥皮的堆焊焊條，采用直流反接，電弧較穩(wěn)，飛濺少，渣少，脫渣容易，堆焊層即使用合金刀具也難以進行切削加工，只能研磨。金相組織為馬氏體和粗大復(fù)合碳化物。
用途:

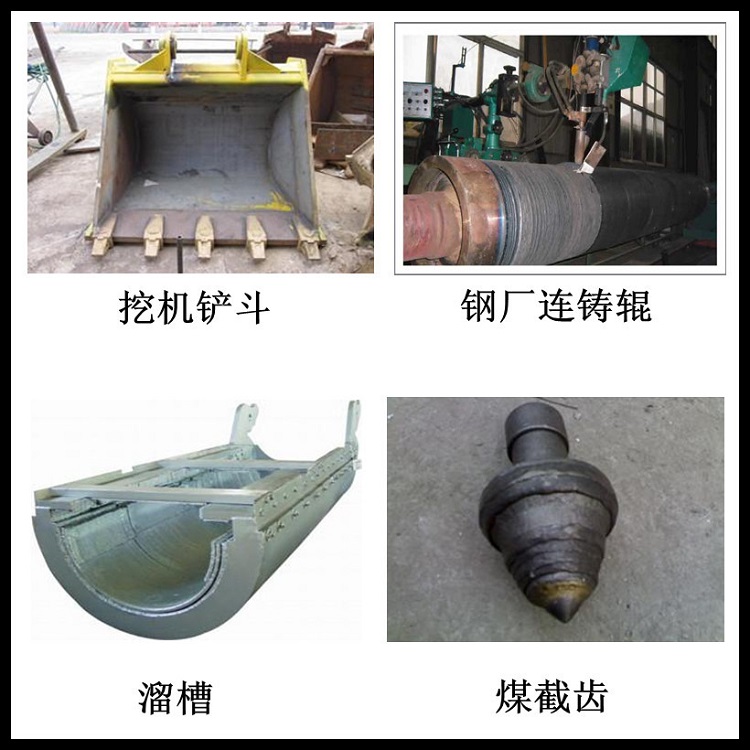

HT-D906型耐磨堆焊焊條用于要求強烈耐磨損的場合，如牙輪鉆頭小軸、煤孔挖掘器、提升戽斗、破碎機輥、泵框筒、混凝土攪拌機葉片、推土機和泵浦葉片、挖泥機葉片、高速混砂箱等。
熔敷金屬化學(xué)成分(%)
C | Mn | W | Cr | B | 其它元素總量 | |
值 | 3.00~4.00 | 1.50~3.50 | ≤3.00 | 22.00~32.00 | 0.50~2.50 | ≤6.00 |
例值 | 3.75 | 2.30 | 2.35 | 29.00 | 1.20 | —— |
堆焊層硬度：（焊后空冷）HRC≥62
參考電流 (DC+)
焊條直徑（mm） | φ3.2 | φ4.0 | φ5.0 |
焊接電流（A） | 90~110 | 140~160 | 180~220 |
注意事項:
1.焊前焊條須經(jīng)300~350℃烘焙1h。
2.焊件先經(jīng)400~600℃預(yù)熱，并將工件上的鐵銹、油污等清除干凈再進行堆焊。
3.每次堆焊的長度以不超過50~70mm為宜。
4.焊后工件應(yīng)在600~700℃回火1h后再緩冷，或?qū)⒐ぜ⒓捶湃敫稍锖皖A(yù)熱的砂箱中或放草灰中緩冷。
河北宏陽焊接材料有限公司 10年
———— 認證資質(zhì) ————
最近來訪記錄
