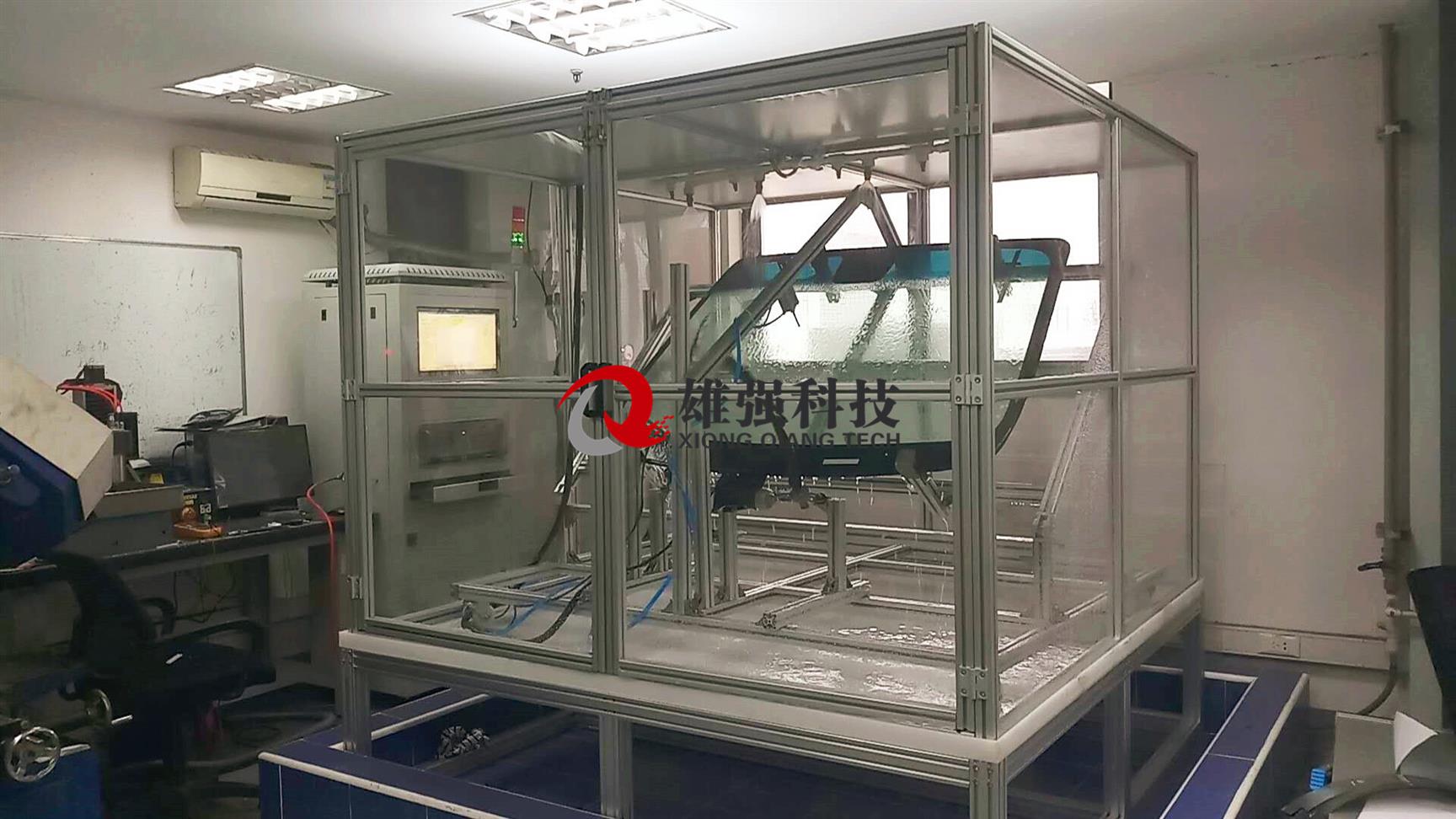

汽車實車風窗玻璃刮水器綜合耐久試驗臺技術說明；
1、檢測項目
主要用于檢測汽車雨刮器及總成的性能和耐久試驗。該試驗臺可對機動車刮刷角度、刮刷頻率、制動性、雨刮攻擊角測試及耐久性等試驗。
2 、試驗臺的組成結構
2.1 試驗臺結構與組成
試驗臺分為四部分，由耐久試驗機構（龍門架總成驅動機構）、刮水器自身臺架測試機構、各類性能測試機構、計算機控制系統。
◇耐久試驗臺：分為噴水系統（大小雨、霧）、龍門架驅動機構、電機驅動機構、各類傳感器、車身及各類夾具等組成；
◇刮水器自身臺架測試機構：分為安裝臺架、傳感器及各類夾具等組成
◇計算機控制系統：控制試驗臺運行的軟件、硬件和控制臺。
1、汽車雨刮器綜合性能試驗臺機械性能測試
◇雨刮器耐久試驗：能模擬雨型（包括霧、小雨、大雨）耐久和雪型耐久（裝裝有擋塊安裝位置的風窗玻璃的白車身或?qū)嵻嚿恚?/span>
◇ 性能試驗：可對一個雨刮器總成進行性能測試（包括刮刷角度、刮刷頻率、制動性、雨刮攻擊角測試等）及前雨刮電機性能測試。
◇刮水器自身臺架測試臺：抬高角度的測試、臂座的抗拉強度、壓緊力測量、刮臂的扭角公差等。
2、前后風窗玻璃刮水器耐久試驗（常溫20℃±15℃）。
2.1 試驗條件
按標準EQC-1317-2013執行：
?按EQC-1317-2013標準中“刮臂對刮刷的壓力要求”條件，將雨刮刮臂安裝在風擋玻璃的確定位置上。
?試驗車輛為具備完整雨刮環境件（如風擋玻璃、發動機罩、風窗下裝飾板等）的整車。
?玻璃上噴水，使用硬度不超過20°F的處理過的水，或經過過濾的不含鈣化物沉淀的水。
?噴水均勻，每平米流量約80cm3/min
?耐久試驗要經過兩種類型的試驗，即雨型耐久和雪型耐久
2.2 前風窗玻璃刮水器耐久試驗
七、驗收方法及驗收標準
雨刮綜合耐久試驗臺的驗收分為預驗收和終驗收。預驗收在賣方處進行，終驗收在買方處進行。
7.1預驗收
雨刮綜合耐久試驗臺制造完成后，雄強公司提前15天通知東風汽車公司技術中心到供應商處對試驗臺進行預驗收，同時提交預驗收計劃。預驗收內容如下：
7.1.1供貨范圍驗收
主要是核對貨物清單與合同中要求供貨范圍是否一致，包括產品內容、數量、品牌型號等進行檢查驗證。確保賣方按照合同和技術協議提供了相應的硬件、軟件以及相關服務。

汽車雨刮器綜合性能試驗臺性能指標
◇ 電壓調整范圍： 5~30V，計算機程控；
◇ 電壓表顯示范圍：5~30V，顯示分辨率0.1V，精度±0.2%FS；
◇ 電流傳感器測量范圍：0~30A，分辨率0.01A，精度±0.5 %FS；
◇ 刮刷頻率：0~80次/分鐘，精度±1次/分鐘；
◇ 時間可任意設定，測量精度：0.01s；
◇　力傳感器測量范圍：0N~20N，分辨率0.02N，精度±0.1%FS。
◇　壓力傳感器測量范圍：0~400KPa, 精度為：±0.2%FS；
◇ 耐久試驗次數范圍：1~9，999，999次，精度±1次
◇ 外形尺寸：進行商議；此設備為非標設備，具體尺寸以實物為準。
◇ 電壓調整范圍： 5~30V，計算機程控；
◇ 電壓表顯示范圍：5~30V，顯示分辨率0.1V，精度±0.2%FS；
◇ 電流傳感器測量范圍：0~30A，分辨率0.01A，精度±0.5 %FS；
◇ 刮刷頻率：0~350次/分鐘，精度±1次/分鐘；
◇ 時間可任意設定，測量精度：0.01s；
◇　力傳感器測量范圍：0~20N，分辨率0.02N，精度±0.5%FS。；
◇　壓力傳感器測量范圍：0~400KPa, 精度為：±0.2%FS；
◇　流量傳感器測量范圍：0~3L/Min，精度為：±1%FS；
