揚州固定卷揚啟閉機 卷揚式啟閉機開啟時啟動電流特別大

本系列產品型號說明。

2、QPQ QPK QPG QPT系列產品的啟門力或持住力是按照GB/783-65起重機械起重量系列規定系列選定。

3、QPQ QPK QPT QPG系列啟閉機不能做也合斜吊運行。

4、QPG QPK QPT QPG系列啟閉機的鋼絲繩采用6W(19)型,公稱抗拉強度1550~1700N/mm2。鋼絲繩隨機供應,常規每單機供40m。

5、啟閉機設有上下行程限位開關作極限保護運行。

6、啟閉機的吊點中心距應按參數中規定的范圍內選擇正確數值。

7、啟閉機械強度按輕型工作級別計算,電動機按智期運行;若工作級別需提高,用戶應提出,然后更換啟閉機制造圖樣種類,制造并供貨。

8、閘門吊耳的外形及動滑輪銷軸的連接方式應根據啟閉機動滑輪與閘門連接的銷軸尺寸來決定。

9、QPK系列啟閉機有快速、慢速兩種下降速度,慢速是正常通電情況下的速度;快速是電機不通電靠閘門自重(或水柱壓力)等荷重作用下帶動機快速下降,其快速值受調速器控制,不得超過5m/min,快速閉門時間一般為2min。

10、啟閉機啟門高度;用戶應提供參數值或給出閘門銷軸中心至啟閉機底座距離,有拉桿時則銷軸中心應為位置一節的上軸孔中心。

11、啟閉機基礎布置圖及作用在基礎上的負荷僅供水工建筑設計時參考。

12、用戶特殊要求雙方可協商解決。

13、隨機供應的電氣控制系統為單機單控。

14、用戶選購件名錄(另外計價):

a、用戶提出特殊電控系統

b、手搖機構

c、機構工作級別為Q3-中,Q4-重時(增加的費用)

d、非本公司常規配置的過載保護及高度顯示裝置及其他附加要求

e、加長部分鋼絲繩(單機超過40m時)

f、用戶提供圖紙與本公司比較,增加的材料部分及選用的性裝置部分

15、本系列啟閉機技術參數,如有變更,恕不另行通知,以公司資料為準。

16、設備重量僅供需方設計時參考,不作為用戶收貨依據。

揚州固定卷揚啟閉機 卷揚式啟閉機開啟時啟動電流特別大

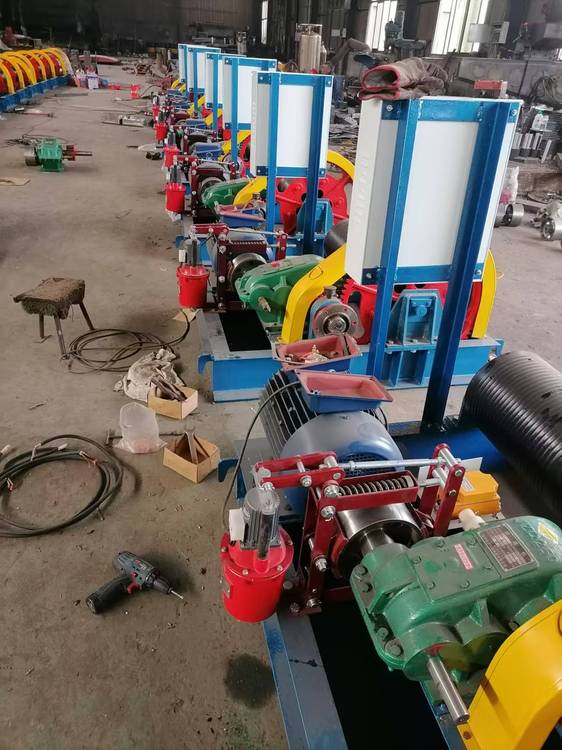

           固定卷揚啟閉機的組成結構有:機架、鋼絲繩、滑輪、卷筒、聯軸器

卷揚式啟閉機的機架是各部件的墊板(如軸承座、電動機座、減速器座、制動器座等)應進行加工,各加工面之間相對高度誤差應不大于1.0mm。翼板和腹板焊接后的允許偏差應符合附錄A的規定。焊后消除應力處理可采用退火、振動時效等方法。振動時效工藝參數選擇和評價應符合JB/T10375和/T5926的規定。鋼絲繩應符合GB/T8918的有關規定。鋼絲繩出廠、運輸、存放時應卷成盤形,表面涂油,兩端扎緊并帶有標簽,注明訂貨號及規格,無標注的鋼絲繩不得使用。鋼絲繩禁止接長使用。

卷揚啟閉機上的滑輪

鑄鐵滑輪材質應不低于GB/T9439中的HT200,鑄鋼滑輪材質應不低于GB/T11352中的ZG230-450,繩槽兩側加工后的壁厚不得小于設計名義尺寸,繩槽表面粗糙度不低于Ra12.5mm。當滑輪直徑大于600mm時,宜采用鋼板軋制成型的焊接結構。鑄造滑輪的軸孔內不應焊補。加工后的軸孔表面允許面積不超過25mm2。深度不超過1mm的缺陷,缺陷數量不超過3個,且任何相鄰兩缺陷的間距不小于50mm,缺陷邊緣應磨鈍。繩槽表面或端面的單個缺陷面積在清除到露出良好金屬后不大于100mm2,深度不超過該處名義上壁厚的10%,同一個加工面上不多于2處,可焊補。焊補后不應進行熱處理,但應磨光。

滑輪若缺陷超過以上規定,應報廢?；喩嫌辛鸭y時,不應焊補,應報廢。裝配好的滑輪應能用手靈活轉動。

卷揚式啟閉機的卷筒

如果啟閉機上的鑄鐵卷筒材質應不低于GB/T9439中的HT200,鑄鋼卷筒材質應不低于GB/T11352K R zg230-450,卷制焊接卷筒材質應不低于GB/T699中的Q235B,加工后的各處壁厚不應小于名義厚度。卷筒繩槽底徑公差應不大于GB1801中的h10,對于雙吊點中高揚程啟閉機,其卷筒繩槽底徑公差應不大于h9。

鑄鐵卷筒和焊接卷筒應經過時效處理,鑄鋼卷筒應退火處理。鑄造卷筒加工面上的局部砂眼、氣孔其直徑小于8mm,深度小于4mm,在每200mm長度內不多于1處,在卷筒全部加工面上的總數不多于5處,允許不焊補。鑄造卷筒缺陷在清除到露出良好金屬后,單個缺陷面積小于300mm2,深度不超過該處名言壁厚的20%,同一斷面和長度200mm的范圍內不多于2處,總數量不多于5處,允許焊補。焊補后不需進行熱處理,但需磨光。卷筒缺陷清除到露出良好金屬后,單個缺陷面積大于300mm2或缺陷深度超過該處名言壁厚的20%,缺陷總數量多于5處或同一斷面長度200mm的范圍內多于2處,應報廢。卷筒上有裂紋時,應報廢。
