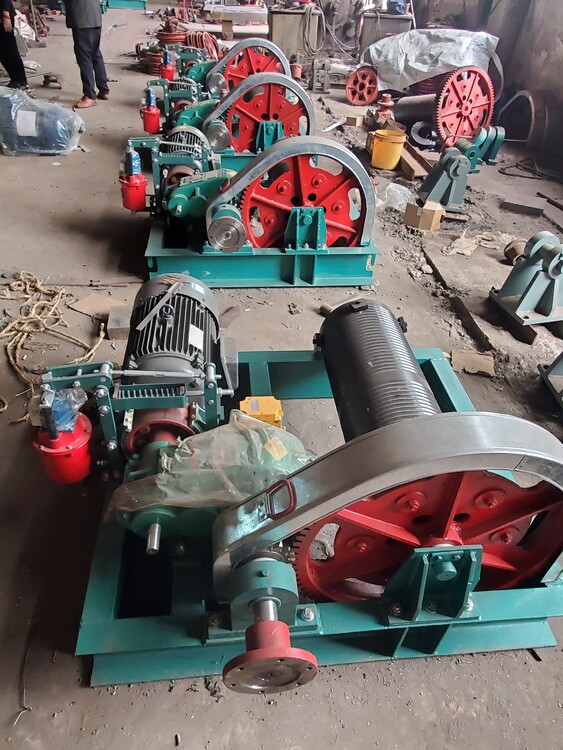

荊門QPK卷揚式啟閉機  高揚程卷揚啟閉機型號規格

卷揚式啟閉機的作用:

啟閉機是用來開起與關閉閘門、攔污珊等的起重設備。根據水電廠的運行需要,啟閉機擔負著調節閘門過流量,宣泄洪水、排沙、沖沙等重要任務。同時,啟閉機機械也可以完成其他金屬結構與機電設備的安裝與檢修等工作。
二、啟閉機的特點:
1、啟閉機操作的不是自由懸掛的重物,而是沿著閘門槽上下移動或饒著支鉸旋轉的閘門。
2、動水中啟動閘門的啟閉機,載荷的大小還與閘門開度而變化的動水壓力有關。

3、特別是大跨度的閘門,需要雙吊點啟閉,一定要保持雙吊點同步。
4、啟閉機的速度非常低。一般不超過4米/分,只有一些快速閘門才達到10—14米/分。
三、啟閉機按機械本身結構布置的不同,主要分兩大類:
1、固定式啟閉機:卷揚式、齒條式、鏈?zhǔn)?、螺桿式和油壓式。
2、移動式啟閉機:門架式、半門式、橋式和臺車式。
四、根據啟閉機的傳動方式分:有機械傳動和液壓傳動兩種形式。
五、啟閉機的主要技術參數

荊門QPK卷揚式啟閉機  高揚程卷揚啟閉機型號規格

啟閉機主要技術參數有:額定起重量、起升高度或揚程、工作速度、跨度等。它們是用來說明啟閉機性能和規格的一些數據。
1) 額定起重量
額定起重量是指吊具或取物裝置(如抓梁)所能起升的大工作負荷。包括吊具的自重。單位為千克。
2) 起升高度或揚程

吊具低位置與高位置的垂直距離,稱為啟閉機的高度或揚程。一般在數值上與卷筒的大收放繩量或液壓啟閉機活塞大行程相等。單位為米。

3) 工作速度

工作速度包括啟閉機的起升、閉門和運行速度。
(1)起升速度是電動機在額定轉速下或油泵在額定排油量下吊具的上升速度。單位為米/分。
(2)閉門速度是指快速閘門啟閉機在電動 閉或液壓回路節流油閥在大開度時,閘門靠自重下落的速度,單位米/分。
(3)運行速度是指移動式啟閉機運行結構的電動機在額定轉速時,大車或小車沿直線運行的速度,單位米/分。
(4)回轉速度是指回轉結構電動機在額定轉速時的運轉速度,單位米/分。
4)跨度
跨度是指移動式啟閉機大車運行軌道中心之間的距離,即大車的軌距。單位為米。
5) 起重機的工作別
起重機的工作別是指起重機的工作忙閑程度,即啟閉機一年內總的運行時間。
(1)輕工作制是指運行時間短,間歇時間長。如:閘門與攔污刪等。
(2)中工作制是指使用頻繁的啟閉機。如:船閘的人字門等。

 卷揚式啟閉機的卷筒
        如果啟閉機上的鑄鐵卷筒材質應不低于GB/T9439中的HT200,鑄鋼卷筒材質應不低于GB/T11352K R zg230-450,卷制焊接卷筒材質應不低于GB/T699中的Q235B,加工后的各處壁厚不應小于名義厚度。卷筒繩槽底徑公差應不大于GB1801中的h10,對于雙吊點中高揚程啟閉機,其卷筒繩槽底徑公差應不大于h9。
      鑄鐵卷筒和焊接卷筒應經過時效處理,鑄鋼卷筒應退火處理。鑄造卷筒加工面上的局部砂眼、氣孔其直徑小于8mm,深度小于4mm,在每200mm長度內不多于1處,在卷筒全部加工面上的總數不多于5處,允許不焊補。鑄造卷筒缺陷在清除到露出良好金屬后,單個缺陷面積小于300mm2,深度不超過該處名言壁厚的20%,同一斷面和長度200mm的范圍內不多于2處,總數量不多于5處,允許焊補。焊補后不需進行熱處理,但需磨光。卷筒缺陷清除到露出良好金屬后,單個缺陷面積大于300mm2或缺陷深度超過該處名言壁厚的20%,缺陷總數量多于5處或同一斷面長度200mm的范圍內多于2處,應報廢。卷筒上有裂紋時,應報廢。2*50KN卷揚式啟閉機 ***供應
