關于我們：

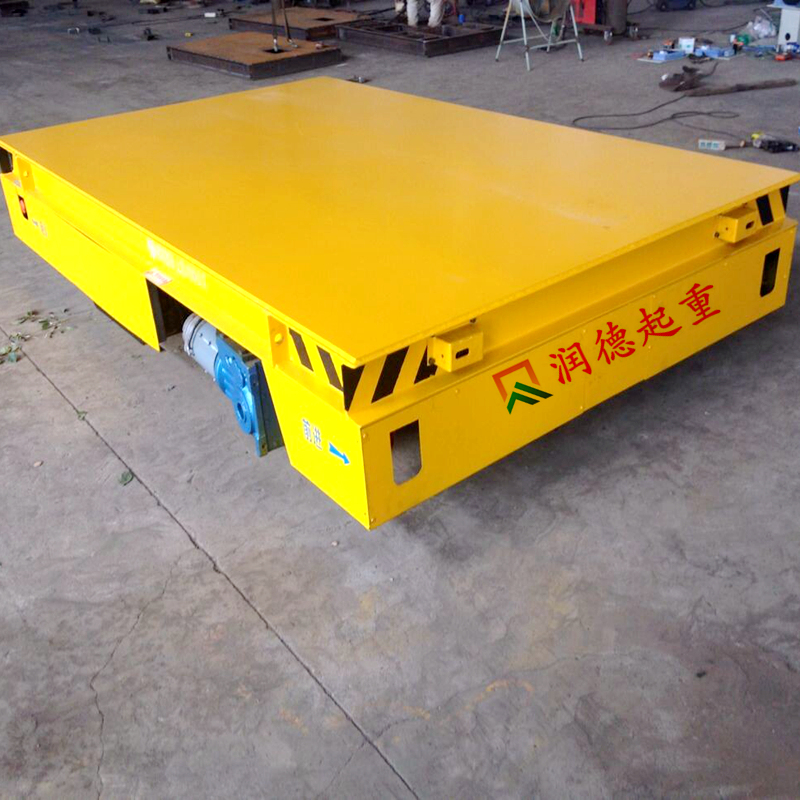

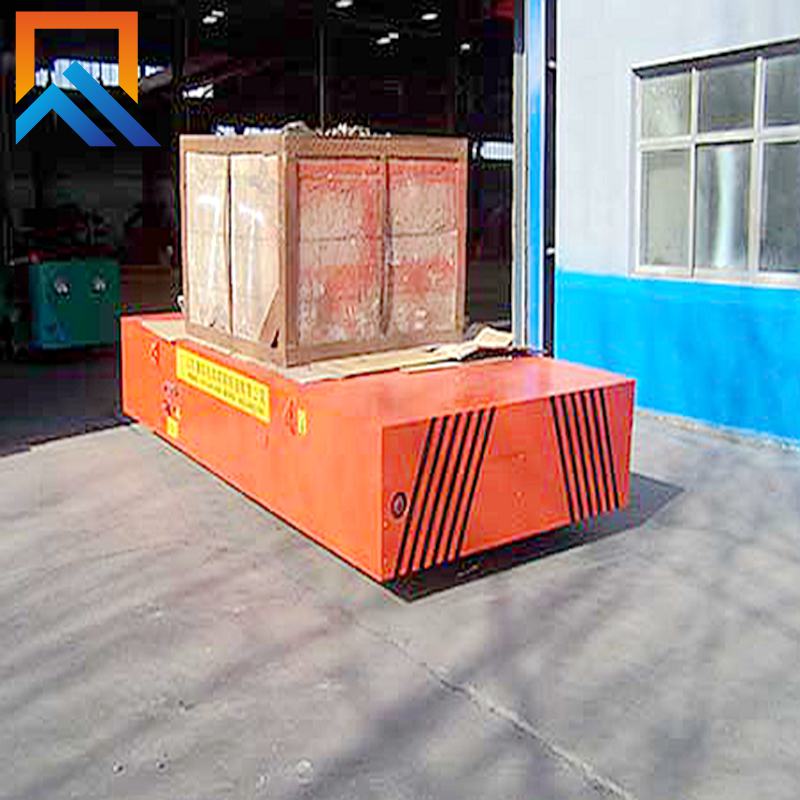

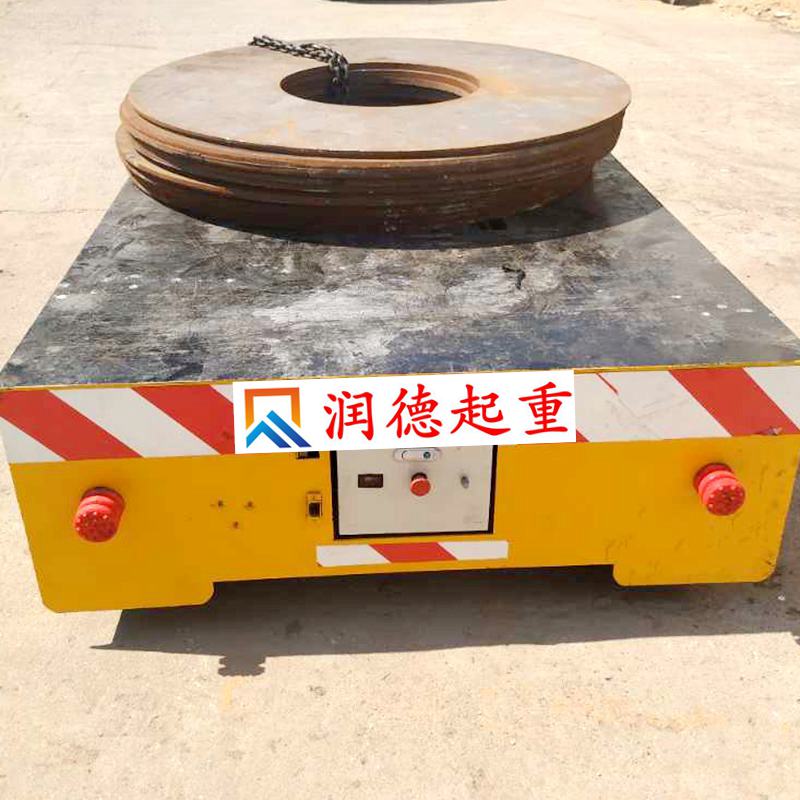

KP系列電動平車主要由由車架系統、傳動裝置（主動輪對）、被動輪對、電氣控制等組成。



車架是用四根縱梁和若干橫梁及鋪板板焊接而成成的框架結構，通常采用大型槽鋼作為車架的縱、橫梁，采取八點承載，車架受力均勻。輪對上的扁擔軸承座通過螺栓與車架連接，這種結構有效降低了臺面高度。

傳動裝置的減速機為抱軸式放于平車的一端，便于總成檢修，并便于改裝。

電動平車前后各設一個連接掛鉤，必要時可以牽引其他平車或被牽引。平車兩側設置起吊孔便于吊運。

KPJ平車（附圖1）由電纜卷筒供電，KPX平車（附圖2）由蓄電池組供電，KPD平車（附圖3）由低壓軌道供電，輪軸采取絕緣措施，增加導電裝置而成，車上備有升壓變壓器（KPDZ為整流裝置）。提供的電能經電氣系統控制平車前進或后退運行。

操作方式為用手持按鈕盒步行隨車操控。



3.2.1被動輪對

KPD電動平車輪對結構見附圖4，車輪和車軸間設有絕緣套和絕緣的內外墊，絕緣套采用高機械性能的絕緣材料尼龍制成，車輪絕緣后就使KPD系列電動平車能利用兩根軌道作為兩根導電軌。車軸材料為45#鋼調質，車輪材料采用55號鑄鋼，車輪表面淬火，軸承為雙列向心球面滾子軸承，能自動補償車架的變形偏差。

輪對通過扁擔軸承座安裝在車架橫梁下，每側用四個螺栓固定，這種結構有效降低了臺面高度，側向穩定性、軸承承載能力提高，車架受力有利。

KPJ、KPX平車則不須絕緣措施。其結構與KPD相似。



3.2.2軌距

按有關規定，軌距應在軌道內側頂面下16mm處測量。直線段為1435mm，曲線段按曲率半徑規定如下表：

按以上標準，軌距偏差上為+6mm，下為-2mm。對于不通火車的地段，曲線半徑小于150m時曲線段軌距為1455mm。曲線半徑小于100m時曲線段軌距為1460mm。鋪設軌道坡度不應大于千分之二。

載重6t，10t的平車除標準軌距外，還設計了762mm的窄軌距。

3.3傳動減速裝置（主動輪對）

KPJ、KPX平車傳動裝置見附圖5，KPD平車只是車輪和車軸間加絕緣措施,其余均相同。

傳動形式為V帶減速加兩級齒輪減速。電機通過三角V帶傳動兩級齒輪減速器，電機固定在減速器機體高速側，可借張緊螺栓張緊皮帶。

減速器為平車抱軸式硬齒面減速器，其輸出軸即為主動輪對的車軸，齒輪為硬齒面圓柱齒輪，具有體積小，傳遞功率大、疲勞強度好的優點。大齒輪材料40 Cr，小齒輪20Cr。減速器和主動輪對組成一個傳動裝置總成。通過扁擔軸承座安裝在車架橫梁下，每側用四個螺栓固定。

3.4連接牽引掛鉤

電動平車前后各設一個連接掛鉤，必要時可以牽引其他平車或被牽引。特別注意當平車被牽引時，務必先解除制動，以防齒輪或三角V帶損壞。并且不要超過平車的額定速度，否則使電機出于超速旋轉狀態而可能損壞。

3.5導電裝置

導電裝置（附圖6）只用于KPD（S、Z）低壓軌道供電平車，它將軌道饋送的36V交流電引接到平車上并通過電纜送至車載電控。導電裝置主要由銅質摩電塊和滑柱組成，借助于在軌道上滑動的摩電塊導電，滑柱可在導框內上下滑動，以摩電塊始終與鋼軌可靠接觸。摩電塊磨損較大時，可轉過90度再用。導電裝置和車架是絕緣的。

平時注意檢查滑柱上下滑動是否靈活，必要時加適量潤滑脂。
